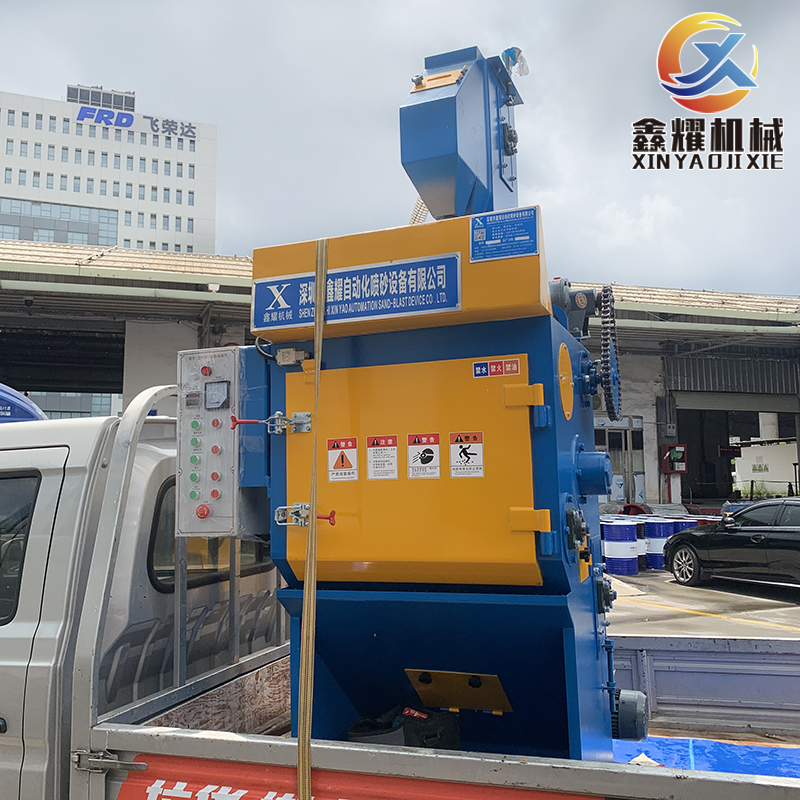

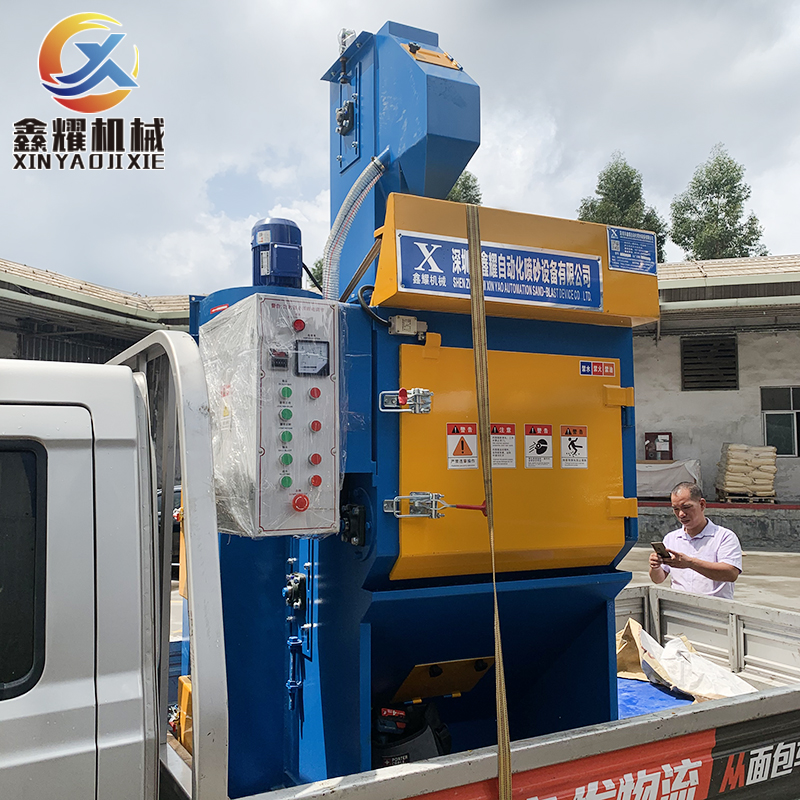

一、本機是一種小型的清理設備，主要由清理室、拋丸器、提升機、分離器系統、電器系統等部分組成。工作原理：在清理室中加入規定數量的工件，機器啟動后，工件被滾筒帶動，開始翻轉。同時拋丸器高效拋出彈丸形成的形束，均勻的打在工件表面上，從而達到清理和強化的目的。拋出的彈丸及砂粒經橡膠履帶均勻排布的小孔流入清理室底部的鋼板篩過篩，經螺旋輸送器送入提升機內，由提升機提到分離器中進行分離，粉塵由風機吸送至除塵器中過濾，清潔空氣排入大氣中，布袋上灰塵經手動振打落入除塵器下部集塵箱內，用戶可定期除塵。廢砂經廢料管流出，用戶可回用丸砂混合物由回用管回收進室體，待分離器分離后再回用干凈的彈丸經供丸系統進入拋丸器拋打工件。

二、主要技術規格

1、履帶端盤直徑 Φ600mm

2、履帶端盤轉數 3.6rpm

3、開機前必須先檢查各緊固件是否有松動現象及機器的潤滑情況是否符合要求。

4、該機要求裝配正確，開機前應對各部件、馬克等進行單獨試驗，各電機旋向應正確，履帶提升機皮帶應松緊適中，

無偏跑現象。

5、檢查各電機的空載電流，軸承升溫、減速器、拋丸器是否運轉正常，發現問題應及時檢查原因，進行調整。

6、單獨運轉沒有問題后，可依次啟動除塵器、提升機、履帶正轉、拋丸器進行空運轉試驗，空運轉時間為 1 小時。

三、機器的操作及注意事項

(一)機器的操作

1、凡是本機操作人員必須對本說明書以及本機的工作原理、性能及操作方法、潤滑等方面有***的了解，方能進行操作。

2、將彈丸陸續加入履帶中，然后放入工件，關閉料門，準備開車。

3、依次啟動除塵器、提升機、履帶正轉、拋丸器開始清理工作，清理完備后，拋丸器自動停止，約 1 分鐘后，關閉

提升機、履帶正轉，打開加料門，按動履帶反轉按鈕，物料即可自動卸出。

4、遇緊急情況，可按急停按鈕，機器會立即停止工作。

5、全部工作完畢后應關閉除塵器。

6、在通風除塵系統中，裝有風閥，根據情況調整風閥，可得到良好的分離效果。

四、機器的維護及保養

1、每一個工作班后均應將機器清掃一遍。

2、應經常檢查清理室中的護板及定向套、分丸輪等耐磨

件的磨損情況，磨損嚴重的應及時更換。

3、應按規定定期潤滑，并經常檢查機構是否運轉靈活，設備潤滑見表。

4、定期檢查各傳動部分，清理零件，更換磨損的零部件。

5、機器在檢查維修時，必須切開電源，避免事故的發生。
