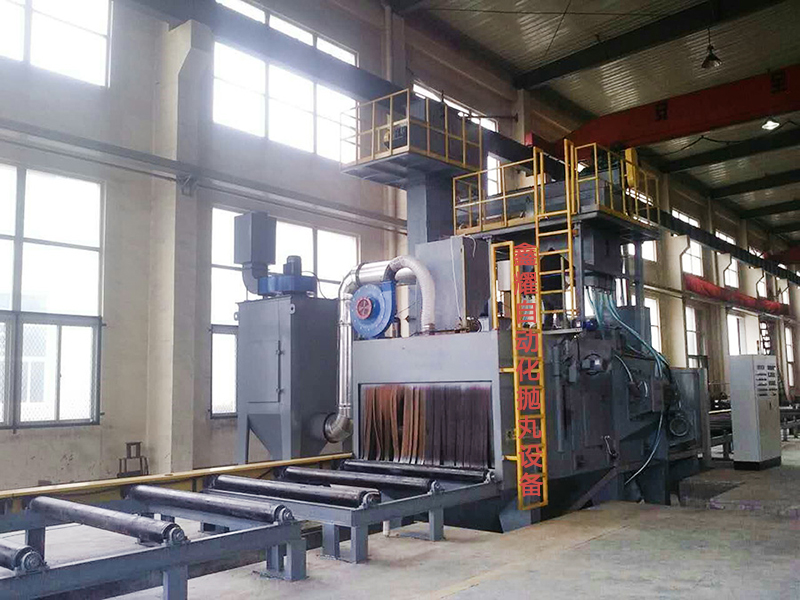

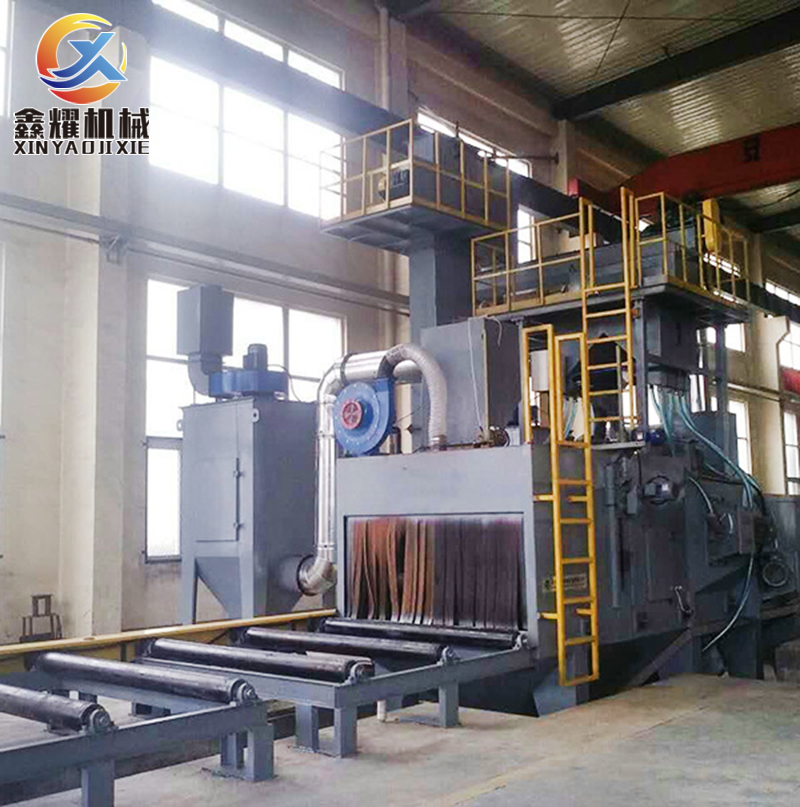

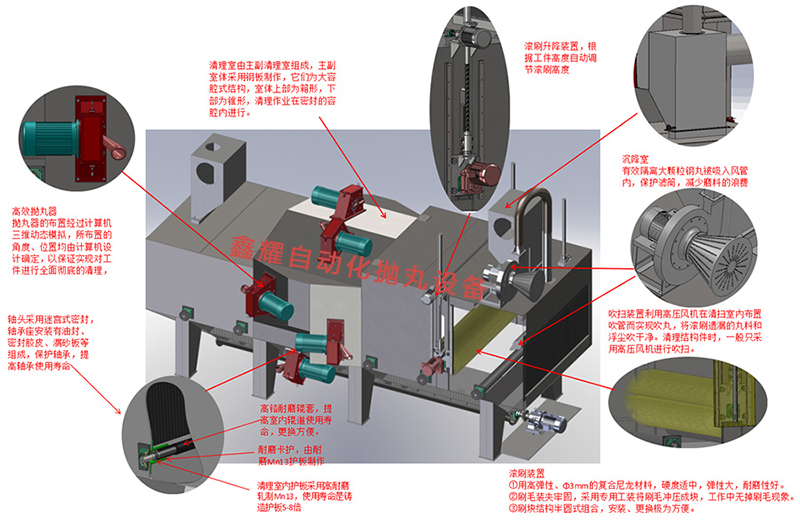

輥道通過式拋丸清理機主機主要有清理室、副室、清掃室、滾刷機構、吹掃機構、拋丸器、清理室護板、輸送輥道、擋砂門簾等組成。

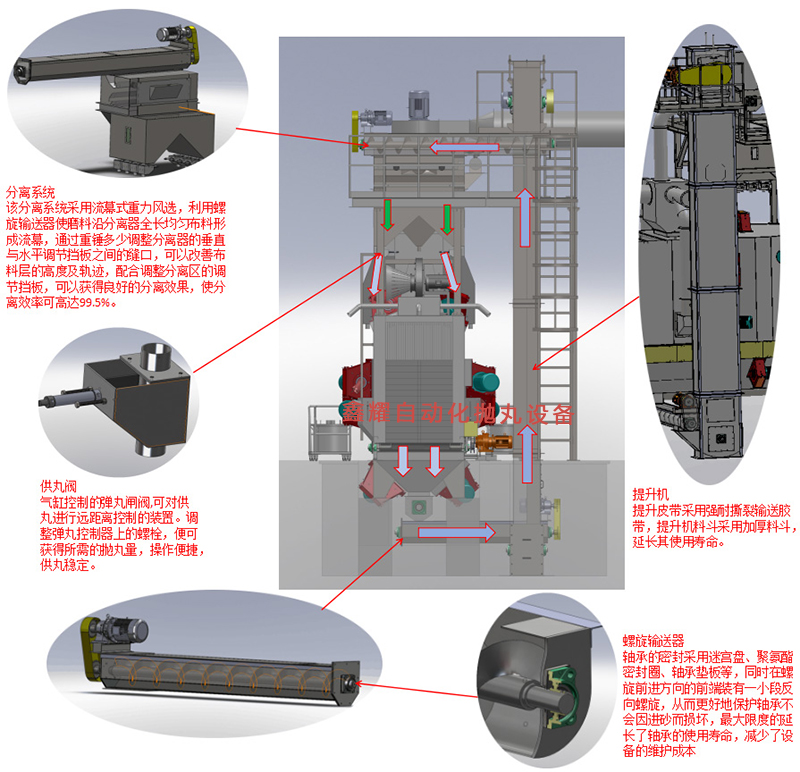

循環系統由螺旋輸送器、斗式提升機、丸砂分離器、氣動供丸閘閥、溜丸管等組成。

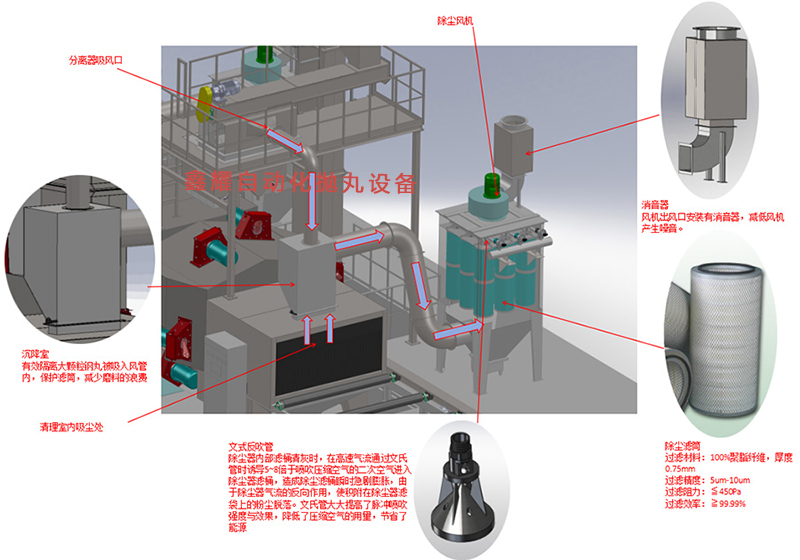

該系列設備分別在進出料口各單獨配置一套除塵系統，除塵系統主要由除塵箱體、除塵濾筒、脈沖系統、儲灰倉、風管、風機、消音器等組成。

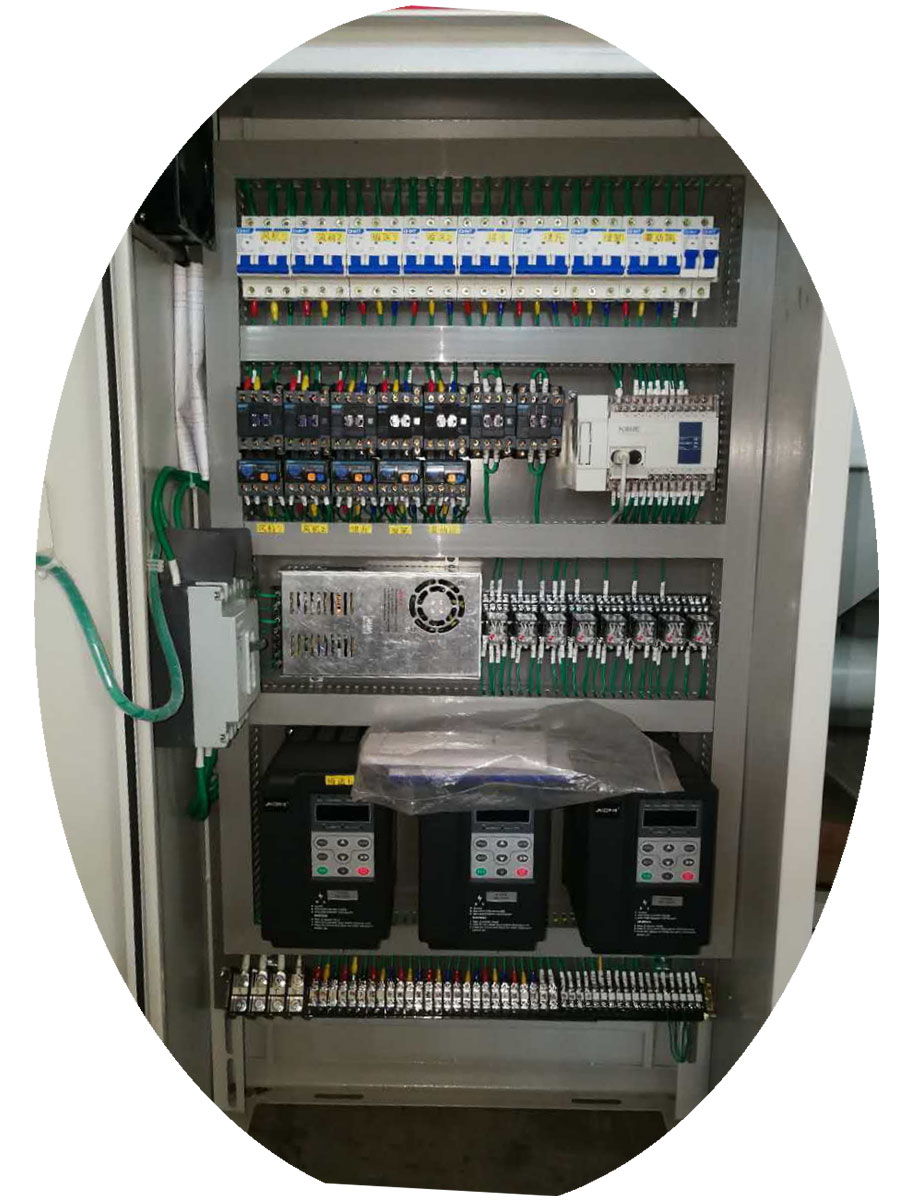

整套系統設有自動/手動切換開關，并設有電氣互鎖、自鎖、故障報警等安全防護功能，以保證設備的安全運行。電器控制可采用PLC人機界面，故障檢測報警等功能。
電器元件采用施耐德、正泰等國內外知名品牌，可靠穩定。PLC采用無錫信捷。
電控箱材質為Q235B，板材厚度2mm。

常規標準機型：

注：可根據產品特征設計定制非標準設備。
